Сушилки непрерывного действия со смешанным потоком

На основе успешного опыта

Широкий модельный ряд сушилок TORNUM непрерывного действия со смешанным потоком построен на основе успешного опыта применения сушилок во многих странах мира.

Сушилки TORNUM непрерывного действия со смешанным потоком разработаны с применением новейших технологий и обеспечивают значительную экономию средств.

Сушилки работают с самыми различными продуктами, в том числе:

  • Пшеница.
  • Рожь.
  • Овес.
  • Ячмень.
  • Масличная репа.
  • Горох.
  • Кукуруза.
  • Семена подсолнечника.
  • Соевые бобы.
  • Рис.
  • Какао-бобы.
  • Кофейное зерно.

TORNUM  — комплексные решения в области обработки зерна

Равномерная сушка

В сушилках TORNUM воздух проходит через высушиваемое зерно смешанным потоком. Система формирования смешанного потока дает влаге время выйти из сердцевины зерна наружу. Это наиболее производительный способ сушки. Продукт высушивается очень равномерное и бережно.

Гарантированная производительность

Производительность сушилки тщательно рассчитывается, обеспечивая соблюдение требований заказчика. Этот расчет в сочетании с обширным опытом гарантирует, что заказчик получит оптимальное решение, обеспечивающее требуемые показатели.

Гибкость

При использовании стандартных узлов каждую сушилку можно приспособить для выполнения любых конкретных требований. Это позволяет сократить сроки поставки и монтажа. Если требования со временем изменятся, модульная конструкция сушилки позволит повысить ее мощность при минимуме модификаций.

Окружающая среда

Изделия TORNUM изготавливаются по новейшей технологии и с особым вниманием к окружающей среде на производственных площадях и прилегающих территориях. Существуют решения по пылеудалению и снижению шума, а также различные варианты подогрева сушилки все они направлены на соблюдение самых последних экологических стандартов.



Уникальная система сушилки TORNUM



Модульная конструкция

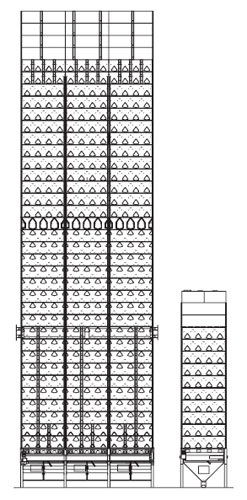

Сушилка изготовлена из оцинкованных модулей высотой 535 мм. Варьируя ширину от 2 до 8 метров, можно получить различные соотношения высоты и ширины. Можно найти решение даже для крайне ограниченного пространства.

Сушилка TORNUM имеет гладкие внутренние поверхности — отсутствуют участки, где может задерживаться высушиваемый продукт после разгрузки сушилки. Таким образом, требуется меньше времени на очистку и ускоряется переход с одного высушиваемого продукта на другой.

Конструкция боковых каналов

Внутри сушильно-охлаждающей колонны размещен ряд оцинкованных впускных и выпускных каналов особой конусной формы. Боковые каналы расположены по колонне в шахматном порядке для обеспечения равномерного потока воздуха, перемешивания зерна и однородной сушки.

Для исключения конденсации полуканалы на стороне горячего воздуха прикреплены к боковым стенкам сушилки.

 Такие же компоненты используются в сушилках размером 2 – 8 м.



Участок разгрузки

Возможна установка низкоскоростных импульсно-роликовых или электроимпульсных задвижек. Обе системы обеспечивают точное измерение объема зерна. В разгрузочном устройстве применена простая однорычажная конструкция для удобной очистки при переходе с одного вида продукции на другой.

Автоматизированное управление



Пульт управления
Поставляются различные системы управления сушилкой, включая системы регулирования влажности

Подогрев: жидкое топливо, газ, радиаторы



Прямой подогрев

В системах прямого подогрева энергия используется оптимальным образом. Тепло от газовых горелок или горелок на жидком топливе направляется в сушилку через нагревательную камеру специальной конструкции.



Косвенный подогрев

При косвенном подогреве источник тепла не вступает в прямой контакт с высушиваемым продуктом. По запросу поставляются системы косвенного подогрева с водяными или паровыми радиаторами. Конструкция радиаторов разработана с учетом применения в модульных системах TORNUM.

Технические характеристики


Производительность сушилки в тоннах за час работы рассчитана для указанных температур, с учетом плотности для кукурузы и рапса 730 кг/м3, для пшеницы — 800 кг/м3. Указанную производительность следует рассматривать только как ориентировочный показатель.

Приведенные технические характеристики охватывают только наиболее распространенные типоразмеры сушилок TORNUM

Модели
типоразмером
2 метра
TK 2
ТК2-08 ТК2-10 ТК2-12 ТК2-14 ТК2-15 ТК2-16
Кукуруза, 125 °C, 25-15% [TPH] 4,9 5,7 7,4 8,2 9,0 9,8
Пшеница, 90 °C, 20-15% [TPH] 6,3 7,3 9,4 10,5 11,5 12,5
Рапс, 65 °C, 12-7% [TPH] 2,5 2,9 3,7 4,1 4,5 4,9
Вместимость [м] 17,8 20,6 23,4 26,2 27,6 29,0
Общая высота [мм]* 7865 8935 10005 11075 11610 12145
Модели
типоразмером
3 метра
TK 3 ТК3-08 ТК3-10 ТК3-12 ТК3-14 ТК3-16 ТК3-20
Кукуруза, 125 °C, 25-15% [TPH] 7,4
8,6 11,1 12,3 14,8 18,4
Пшеница, 90 °C, 20-15% [TPH] 9,4 11,0 14,1 15,7 18,8 23,5
Рапс, 65 °C, 12-7% [TPH] 3,7 4,3 5,6 6,2 7,4 9,3
Вместимость [м] 26,5 30,8 35,0 39,1  43,3 51,7
Общая высота [мм]* 8440 9510 10580 11650 12720 14860
Модели
типоразмером
4 метра
TK 4 ТК4-12 ТК4-16 ТК4-20 ТК4-24 ТК4-28 ТК4-30
Кукуруза, 125 °C, 25-15% [TPH] 14,8 19,7 24,6 29,5 34,4 36,1
Пшеница, 90 °C, 20-15% [TPH] 18,8 25,1 31,4 37,6 43,9 46,0
Рапс, 65 °C, 12-7% [TPH] 7,4 9,9 12,4 14,8 17,3 18,1
Вместимость [м] 46,8 58,0 69,2 80,4 91,6 97,2
Общая высота [мм]* 10205 12345 14485 16625 18765 19835
Модели
типоразмером
6 метра
TK 6 ТК6-14 ТК6-16 ТК6-20 ТК6-24 ТК6-28 ТК6-32
Кукуруза, 125 °C, 25-15% [TPH] 24,6 29,5 36,9 44,3 51,7 59,0
Пшеница, 90 °C, 20-15% [TPH] 31,4 37,6 47,1 56,5 65,9 75,3
Рапс, 65 °C, 12-7% [TPH] 12,4 14,8 18,6 22,3 26,0 29,7
Вместимость [м] 78,3 86,7 103,5 120,3 137,1 153,9
Общая высота [мм]* 11275 12345 14485 16625 18765 20905
Модели
типоразмером
8 метра
TK 8 ТК8-20 ТК8-22 ТК8-24 ТК8-26 ТК8-28 ТК8-30
Кукуруза, 125 °C, 25-15% [TPH] 49,2
52,4 59,0 62,4 68,8 72,2
Пшеница, 90 °C, 20-15% [TPH] 62,8 67,0 75,2 79,4 87,8 92,0
Рапс, 65 °C, 12-7% [TPH] 24,8 26,4 29,6 31,4 34,6 36,2
Вместимость [м] 138,4 149,6 160,8 172,0 183,2 194,4
Общая высота [мм]* 14485 15555 16625 17695 18765 19835
* С тремя буферными секциями и плоской крышей.

Используя обширный опыт и стандартные компоненты, можно создавать сушилки, отвечающие специфическим запросам заказчика.


ТК-4
  • Производительность: 55 т/ч.
  • Понижение влажности: 5 %.
  • Температура горячего воздуха: 80° С.
  • Прямой подогрев: линейные газовые горелки.

ТК-6
  • Производительность: 55 т/ч.
  • Понижение влажности: 5 %.
  • Температура горячего воздуха: 80° С.
  • Прямой подогрев: линейные газовые горелки.

ТК-4
  • Производительность: 17 т/ч.
  • Понижение влажности: 10 %.
  • Температура горячего воздуха: 120° С.
  • Рециркуляция тепла, экономия энергии до 20 %.
  • Прямой подогрев: линейные газовые горелки.
  • Система пылеотделения.

ТК-3
  • Производительность: 28 т/ч.
  • Понижение влажности: 5 %.
  • Температура горячего воздуха: 80° С.
  • Косвенный подогрев с помощью встроенной печи на жидком топливе.

ТК-6
  • Производительность: 65 т/ч.
  • Понижение влажности: 5 %.
  • Две температурные зоны.
  • Прямой подогрев: линейные газовые горелки.

ТК-4
  • Производительность: 60 т/ч.
  • Понижение влажности: 5 %.
  • Две температурные зоны.
  • Три водных радиатора.

Окружающая среда

Предусмотрены различные методы энергосбережения, пылеотделения и подавления шума.



Вентиляторы для пылеотделения
Глушители

Рециркуляция тепла

В зависимости от типа сушилки и температуры горячего воздуха предлагаются системы рециркуляции тепла в сушилке, что позволяет экономить до 20 % энергии.
